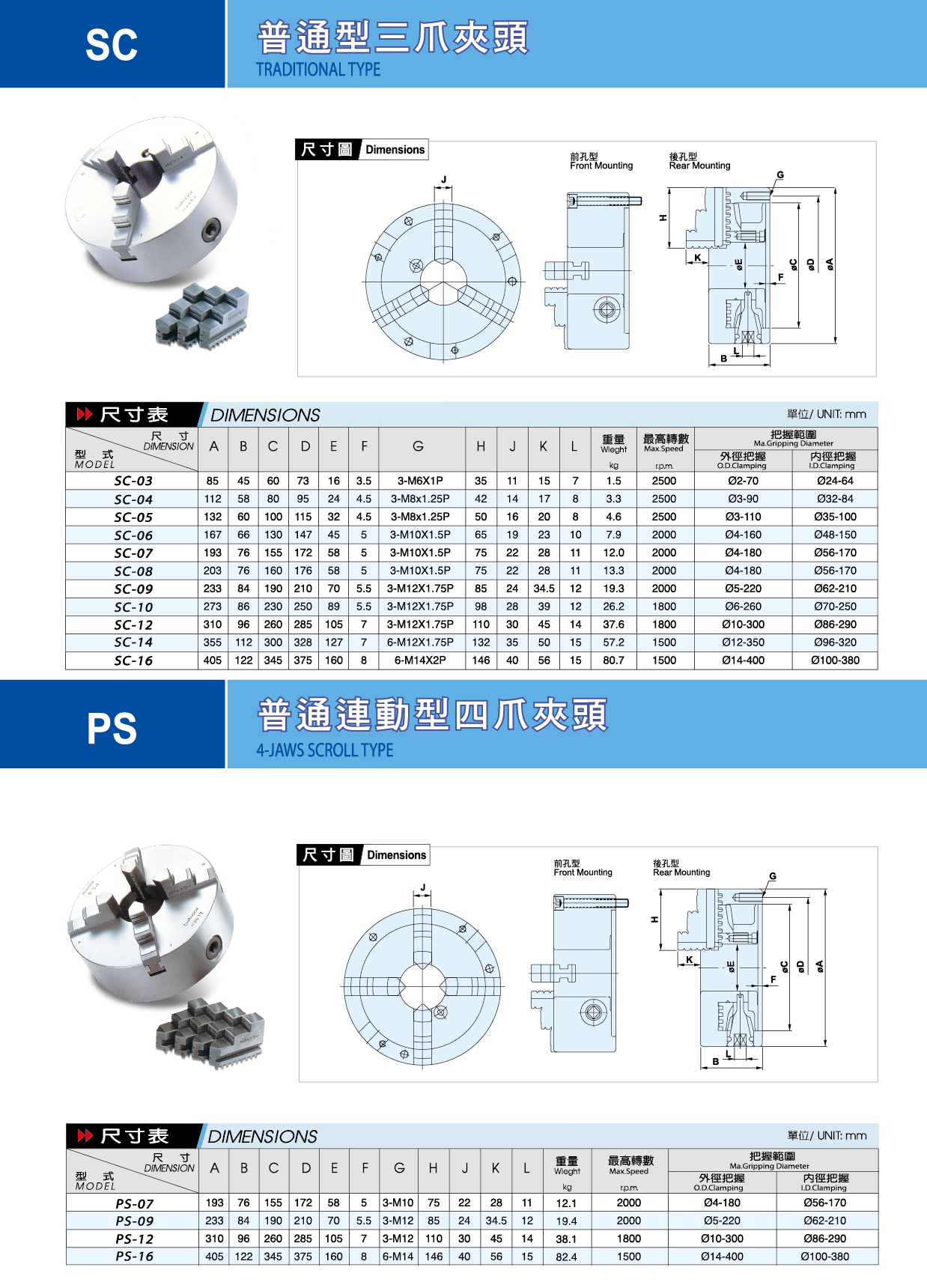

普通型夾頭三爪

TRADITIONAL TYPE CHUCK

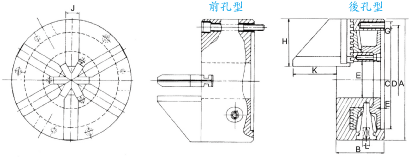

尺寸表單位/UNIT:mm
品目寸法
型式
A B C D E F G H J K L 重量
kg
最高轉速
r.p.m.
外徑把握範圍 內徑把握範圍
SC-3 85 45 60 73 16 3.5 3-M6 35 11 15 7 1.5 2500 Ø2-70 Ø24-64
SC-4 112 58 80 95 24 4.5 3-M8 42 14 18 8 3.7 2500 Ø3-90 Ø32-84
SC-5 130 60 100 115 32 4.5 3-M8 50 16 20 8 5.2 2500 Ø3-110 Ø35-100
SC-6 167 65 130 147 45 5 3-M10 65 19 27 10 9.3 2000 Ø4-160 Ø48-150
SC-7 192 76 155 172 58 5 3-M10 75 22 28 11 14.2 2000 Ø4-180 Ø56-170
SC-8 202 76 160 176 58 5 3-M10 75 22 28 11 16 2000 Ø4-180 Ø56-170
SC-9 232 84 190 210 70 6 3-M12 85 24 33 12 22.7 2000 Ø5-220 Ø62-210
SC-10 273 86 230 250 89 6 3-M12 98 28 37 12 31.8 1800 Ø6-260 Ø70-250
SC-12 310 96 260 285 105 7 3-M12 110 30 44 14 44.8 1800 Ø10-300 Ø86-290
SC-16 405 122 345 375 145 8.5 6-M14 146 40 56 15 102 1500 Ø14-400 Ø100-380

普通型夾頭四爪

4-JAWS SCROLL TYPE CHUCK

尺寸表單位/UNIT:mm
品目寸法
型式
A B C D E F G H J K L 重量
kg
最高轉速
r.p.m.
外徑把握範圍 內徑把握範圍
PS-7 192 76 155 172 58 5 3-M10 75 22 28 11 14.8 2000 Ø4-180 Ø56-170
PS-9 232 84 190 210 70 6 3-M12 85 24 33 12 23.2 2000 Ø5-220 Ø62-210
PS-12 310 96 260 285 105 7 3-M12 110 30 44 14 47 1800 Ø10-300 Ø86-290
PS-16 405 122 345 375 145 8.5 6-M14 146 40 56 15 107 1500 Ø14-400 Ø100-380

錐型夾頭六爪

6-JAWS AWL TYPE CHUCK

尺寸表單位/UNIT:mm
品目寸法
型式
A B C D E F G H J K L 重量
kg
最高轉速
r.p.m.
外徑把握範圍 內徑把握範圍
AS-4 112 58 80 95 32 4.5 3-M8 45 14 46 8 4 1200 Ø2-32
SS-6 167 65 130 147 60 5 3-M10 66 19 43 10 9.3 1200 Ø3-60
